SR570電流前置放大器

SR570 是一款低噪聲電流前置放大器，電流增益高達 1 pA/V。高增益和帶寬、低噪聲以及許多方便的特性使 SR570 成為各種光子、低溫和其他測量的理想選擇。

性能特點

·5 fA/√Hz 輸入噪聲

·1 MHz 最大帶寬

·1 pA/V 最大增益

·可調偏置電壓

·兩個可配置的信號濾波器

·可變輸入失調電流

·線路或電池操作

·RS-232接口

獲得

SR570 具有從 1 pA/V 到 1 mA/V 的靈敏度設置，可以按1-2-5 順序選擇。還提供了游標增益調整，讓您可以選擇介于兩者之間的任何靈敏度。

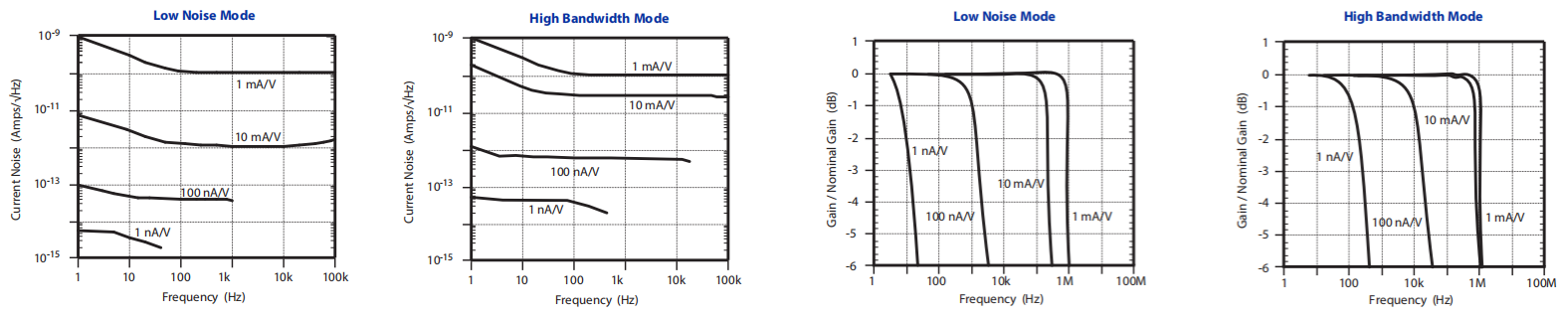

增益可以分配給放大器的各個階段，以?xún)?yōu)化儀器性能。低噪聲模式將增益置于放大器的前端以獲得最佳噪聲性能。高帶寬模式將增益分配給放大器的后級，以改善前端的頻率響應。在低漂移模式下，輸入放大器被一個輸入電流非常低的運算放大器所取代，從而將儀器的直流漂移降低了高達 1000 倍。

過濾器

SR570 包含兩個一階 RC 濾波器，其截止頻率和類型可以從前面板配置。這些濾波器可以一起配置為 6 或12 dB/oct 滾降低通或高通濾波器，或6 dB/oct 滾降 帶通 濾波器。截止頻率可按 1-3-10 順序在 0.03 Hz 至 1 MHz 范圍內調節。當使用較長的過濾時間常數時，包含一個過濾器重置按鈕以縮短儀器的過載恢復時間。

輸入失調和直流偏置

提供輸入失調電流調整以抑制任何不需要的直流背景電流。偏移電流可以在 ±1 pA 到 ±1 mA 范圍內以大約 0.1 % 的增量指定。SR570 還具有可調節的輸入直流偏置電壓 (±5 V)，允許您將電流直接灌入虛擬零點（模擬地）或選定的直流偏置。

切換和消隱

兩個后面板光電隔離 TTL 輸入提供對 SR570 的額外控制。消隱輸入可讓您快速關閉/打開儀器的增益，這有助于防止前端過載。切換輸入響應 TTL 信號反轉增益的符號，允許您使用斬波信號執行同步檢測。

電池操作

三個可充電鉛酸電池提供長達 15 小時的電池供電操作。當設備連接到線路時，內部電池充電器會自動為電池充電。充電器感應電池狀態并相應調整充電速率。兩個 后面板LED 指示電池的充電狀態。當電池放電時，它們會自動與放大器電路斷開，以避免電池?fù)p壞。

無數字噪音

運行 SR570 的微處理器處于“睡眠”狀態，除非在更改儀器設置的短暫時間間隔內。這確保了沒有數字噪聲會污染低電平模擬信號。

RS-232 接口

RS-232 接口允許以 9600 波特與 SR570 進行只聽通信。儀器的所有功能（開機除外）都可以通過RS-232接口進行設置。RS-232接口電子器件與 放大器電路光隔離，以提供最大的抗噪性。

技術參數
